serat laser ukiran mesin 10 meter reka bentuk badan mesin

Maklumat produk

Persijilan: CE
Terma Pembayaran & Penghantaran:
Kuantiti Pesanan Minimum: 1 Set
Harga boleh dirunding
Butiran Pembungkusan: 1 * 40GP bekas
Masa penghantaran: 30 hari
Terma pembayaran: L / C, D / A, T / T, D / P, Western Union

Penerangan Produk Terperinci

Permohonan:	Semua Bahan Logam	Pemotongan Ketebalan:	Hingga 1mm SS
Jenis Laser:	Laser Serat asal yang diimport	Ketebalan Pemotongan Maksimum:	20mm / CS; 10mm / SS
Lebar Min.line:	0.1mm	Perisian Kawalan:	Cypcut
Format Grafik Disokong:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Jenama:
Ketepatan pengulangan:	+/- 0.03mm	Suhu Operasi:	0 ° C-45 ° C
Mod Penyejukan:	Penyejuk Air	Sumber Laser:	IPG / Nlight / Raycus / Max
Voltan:	AC380V ± 10% 50HZ (60HZ)	Kawasan Pemotongan:	3000x1500mm

Permohonan

Digunakan untuk jalur keluli tahan karat Standard dengan ketebalan 0.2 hingga 14mm

Produk

Potong pusingan bulatan 100-800mm

Configration projek

kod	Perkara
1	Sistem pelupusan sampah
2	Lengan mekanikal
3	Mesin memotong laser
4	Kabinet kawalan elektrik pusat
5	Sistem penyejuk
6	Mesin pemakanan

Laser Machine Spec

Mod sumber laser	Serat
Pelbagai keratan (L * W)	10000 mm × 15000 mm
Strok g axle	250 mm
Maks. kelajuan kedudukan	120 m / min
X, Y axle Max. mempercepatkan kelajuan	1.0G
Borang penyejukan	Penyejukan air
Panjang gelombang Laser	1070nm
Kuasa output sumber laser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Pilihan)
Min. jurang pemotongan	≤ 0.1 mm
Ketepatan kedudukan X, Y dan Z axles	± 0.03 mm
Ketepatan kedudukan kedudukan berulang X, Y dan Z galas	± 0.01 mm
Ketebalan bahan pemotong (mengikut bahan)	0.2 - 25 mm
Pemandu model	Motor servo yang diimport
keperluan kuasa	380V, 50/60 Hz
Suhu bekerja	0-45 ℃
Masa kerja yang berterusan	24 jam
Berat mesin	Kira-kira 12000 Kgs
Tahap perlindungan jumlah bekalan kuasa	IP54

Parameter pemotongan laser

Katil pelarik diperbuat daripada struktur kimpalan secara keseluruhan, selepas penyepuhlindapan selepas pelepasan tekanan adalah pemesinan kasar dan rawatan penuaan getaran sekunder untuk penamat logam, lebih baik menyelesaikan tekanan akibat kimpalan, dengan itu dapat meningkatkan kestabilan alat mesin.X, Y, Paksi Z mengguna pakai motor servo Jepun, dilengkapi dengan pengurangan gear pengetukan berketepatan tinggi dan rak ketegaran, panduan linear ketepatan yang tinggi, seperti mekanisma transmisi yang cekap, menjamin ketepatan penghantaran secara berkesan; Mesin dilengkapi dengan alat pelincir automatik, kawasan pemotongan telah meletihkan habuk peranti, kereta sisa di bahagian bawah kawasan pemotongan, gerakan pemotongan mekanikal, mengekalkan operasi pengisian arka yang buruk, tidak perlu kembali ke tempat asal selepas satu perjalanan memotong, Oleh itu menjimatkan banyak masa, kelajuan pemotongan bertambah baik. Dengan pengiraan, dapat meningkatkan kecekapan lebih dari 15% pemotongan dengan peningkatan ini.

Menggerakkan pergerakan pergerakan katil dengan rantai yang didorong oleh motor servo, permukaan katil terdiri daripada tembaga dan topi silinder aluminium, topi tembaga boleh mengurangkan plat awal dengan efektif, mengurangkan kos penggantian.

Mengumpul, melepaskan, Meluruskan, memakan parameter peranti

Kod	Prestasi	Parameter	Catatan
1	berat beban maksimum gegelung	10T (Max)
2	Lebar gegelung	200mm ~ 1300mm
3	Ketebalan gegelung	0.3mm ~ 1.5mm
4	diameter roll dalaman bahan	Ø460-530mm
5	diameter roll luar material	Ø1300mm (max)
6	kelajuan talian pengeluaran	20m / min
7	mod memuatkan	memuatkan kereta
8	Kaedah ketegangan	distensi hidraulik
9	kaedah brek	Brek cakera pneumatik
10	Kawalan pemakanan	induksi elektrik
11	tidak bersalah	kawalan kekerapan
12	Pembawa; Bahan dengan coffret	automatik
13	menekan peranti	Automatik
14	Roller rata	naik 11 ke bawah 12
15	gulung jepit	1 set
16	feeder	roller jepit
17	Pemandu pemakan	servo motor

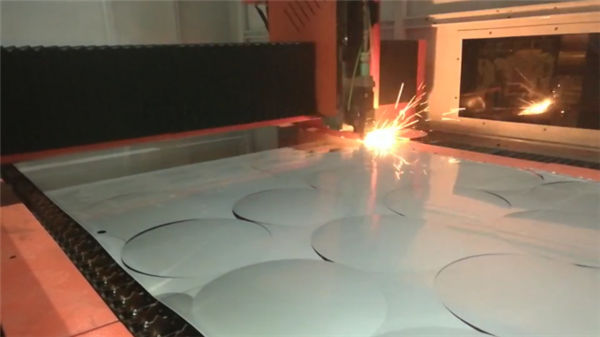

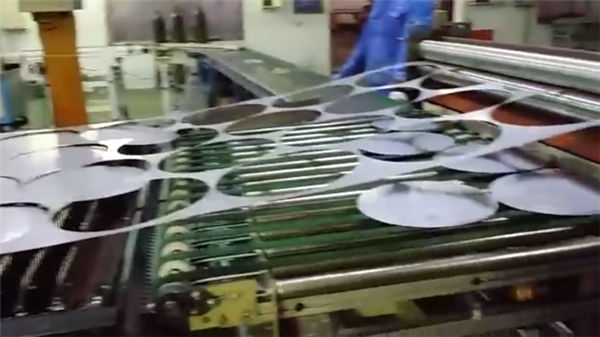

Sampel Keratan: (foto yang dilampirkan adalah untuk rujukan, sila hubungi kami untuk video terperinci)

Sampel Pemotongan

Perkhidmatan pra-jualan

1. pemotongan sampel percuma,
Untuk pemotongan / ujian sampel percuma, sila hantar fail CAD anda, kami akan melakukan pemotongan di sini dan membuat video untuk menunjukkan kepada anda pemotongan, atau menghantar sampel kepada anda untuk menyemak kualiti potong.
2. Reka bentuk mesin disesuaikan
Menurut permohonan pelanggan, kami boleh menyemak mesin kami dengan sewajarnya untuk kemudahan pelanggan dan kecekapan pengeluaran yang tinggi.

Perkhidmatan selepas jualan

A. Mesin akan dibekalkan dengan video latihan dan manual pengguna dalam bahasa Inggeris untuk pemasangan, operasi, penyelenggaraan dan menembak masalah, dan hendaklah memberi panduan teknikal melalui e-mel, faks, telefon, skype ....
B. Kami menawarkan juruteknik ke tapak pelanggan untuk pemasangan dan latihan, pelanggan hendaklah meliputi visa, tiket, kos hidup tempatan.
C. Pelanggan boleh datang ke kilang kami untuk latihan. Kami akan menawarkan latihan pemasangan, operasi, masalah penangkapan mesin, dan penyelenggaraan.
Semasa latihan di bengkel kami, kami menawarkan latihan percuma dan kos hidup selama 7 hari, had 2 orang.

Waranti

a). 1 Tahun untuk keseluruhan mesin (Kerosakan buatan manusia dirundingkan.).
b). Sumber sumber 2 tahun waranti
c) Penyelenggaraan dan bekalan alat ganti
d) Latihan bebas untuk kakitangan operasi. (jurutera boleh pergi ke luar negara dirundingkan.)

Soalan Lazim

S1: Bagaimana saya boleh mendapatkan mesin terbaik untuk saya?
Anda boleh memberitahu kami bahan kerja anda, kerja terperinci dengan gambar atau vedio supaya kami dapat menilai sama ada mesin kami dapat memenuhi keperluan anda atau tidak. Kemudian kami dapat memberi anda model terbaik bergantung pada pengalaman kami.

S2: Inilah kali pertama saya menggunakan mesin jenis ini, adakah ia mudah untuk digunakan?
Kami akan menghantar panduan dan panduan vedio dalam Bahasa Inggeris, ia boleh mengajar anda cara mengendalikan mesin. Jika anda masih tidak dapat belajar cara menggunakannya, kami boleh membantu anda dengan perisian bantuan "Teamviewer" dalam talian. Atau kita boleh bercakap melalui telefon, e-mel atau cara hubungan lain.

S3: Jika mesin mempunyai masalah di tempat saya, bagaimana boleh saya lakukan?
Kami boleh menghantar bahagian percuma kepada anda dalam tempoh jaminan jika mesin mempunyai sebarang masalah di bawah "penggunaan biasa".

S4: Adakah Anda Susun Penghantaran Untuk Mesin?
Ya, para pelanggan yang dihormati, untuk harga FOB atau CIF, kami akan mengatur penghantaran untuk anda. Untuk harga EXW, pelanggan perlu menguruskan penghantaran sendiri atau ejennya.
