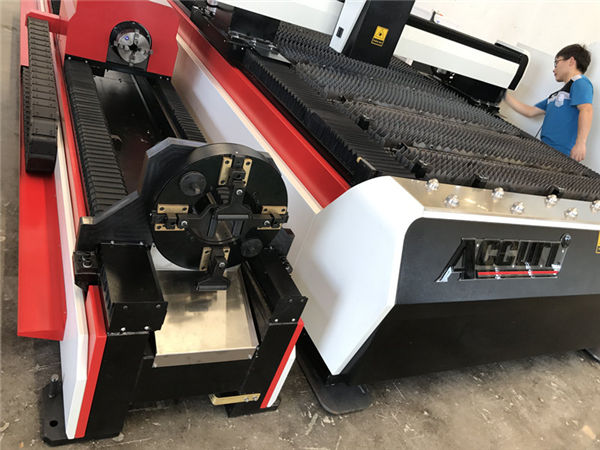

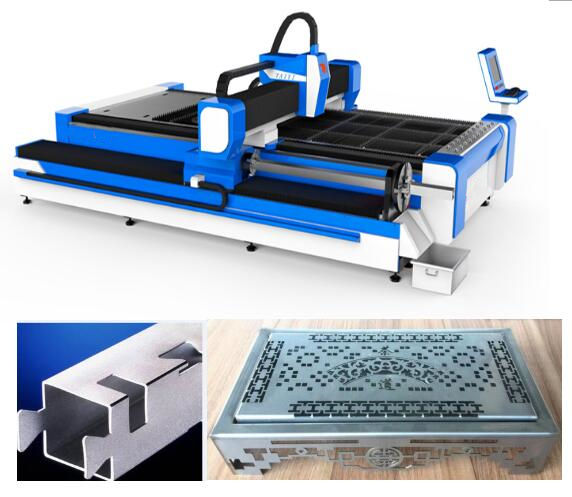

ss paip 3d laser cutting machine / 3 paksi serat pemotong logam lembaran

Maklumat produk

Persijilan: CE

Terma Pembayaran & Penghantaran:

Kuantiti Pesanan Minimum: 1 Set

Harga boleh dirunding

Butiran Pembungkusan: 1 * 20GP bekas

Masa penghantaran: 30 hari

Terma pembayaran: L / C, D / A, T / T, D / P, Western Union, L / C

Keupayaan bekalan: 50sets sebulan

Penerangan Produk Terperinci

Permohonan ::	Semua Bahan Logam	Pemotongan Ketebalan:	SS Sehingga 10mm, MS Sehingga 22cm
Jenis Laser ::	Serat	CNC Or Not ::	Ya
Mod Penyejuk ::	Penyejuk Air	Perisian Kawalan ::	Cypcut
Format Grafik Disokong ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Tempat asal::	China
Nombor model::	TY-3015DG	Perkhidmatan Selepas Perkhidmatan ::	Jurutera-jurutera boleh didapati ke jentera perkhidmatan di luar negara
Ketepatan Pengulangan ::	+ -0.03mm	Suhu Operasi::	0 ° C-45 ° C
Kelembapan Kerja ::	5%-95%	Paip pemotongan pelbagai:	20-130mmx3000mm
Voltan::	AC380V ± 10% 50HZ (60HZ)	Kawasan Pemotongan:	3000 * 1500mm Standard, lebih besar boleh disesuaikan

Badan mesin

1. Mesin Mesin Taiyi dengan struktur keluli 8mm, rawatan haba 600 ℃, Kimpalan tepat, untuk memastikan penggunaan 20 tahun tanpa ubah bentuk.

2. Gantry dengan pemutus aloi magnesium, Kestabilan kuat tanpa ubah bentuk, Pergerakan cepat.

3. Sistem kecekapan zon kecekapan tinggi di kedua-dua belah badan mesin, Pengumpulan habuk dan pengumpulan rokok yang kuat, akan mengurangkan kemudaratan kepada pekerja.

4. Pengimport flet ketepatan yang diimport dan motor servo, kelajuan berjalan pantas.

5. 70 bilah dan 6 bar slaid di atas katil mesin, dengan bilah rapat untuk mengurangkan amaran mesin, bar slaid yang berfungsi dengan silinder untuk memuat naik dan memuat turun lembaran dengan mudah.

6. Kotak memuatkan fleksibel boleh dibendung depan dan kedua-dua pihak yang konvinien untuk keadaan kerja mesin.

Kelebihan mesin pemotong laser serat

1. Bandingkan dengan laser tradisional, serat laser lebih perlindungan alam sekitar:
2. Penggunaan kuasa yang lebih rendah: kecekapan penukaran fotoelektrik laser serat 15times lebih tinggi daripada laser tradisional.
3. Kualiti tempat laser yang tinggi: sumber laser modul tunggal
4. Penggunaan yang lebih rendah: Penggunaan elektrik di bawah 7KW sejam.

Analisis kos setiap jam
Tidak.	Perkara	Pemotongan SS (1mm)	Keluli Keratan (5mm)	Catatan
1	Elektrik	1.4USD / jam	1.4USD / jam	1. Jika kami menggunakan Air untuk memotong, maka kos = caj elektrik pemampat udara + elektrik mesin + mengambil bahagian 2. Kos yang dikira berdasarkan caj tempatan di Dongguan, ada beberapa percanggahan untuk negara-negara yang berbeza. 3.Untuk memotong ketebalan yang berlainan, terdapat juga penggunaan yang berbeza
2	Gas (N2 / O2)	2USD / jam	1.4USD / jam
3	Kanta pelindung, muncung	0.06USD / jam	0.07USD / jam
Jumlah kos		3.46USD / jam	2.87USD / jam

Spesifikasi

Model	TY-3015DG
Mod sumber laser	Serat
Pelbagai keratan (L * W)	3000 mm × 1500 mm
Strok g axle	250 mm
Maks. kelajuan kedudukan	120 m / min
X, Y axle Max. mempercepatkan kelajuan	1.0G
Borang penyejukan	Penyejukan air
Panjang gelombang Laser	1070nm
Kuasa output sumber laser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Pilihan)
Min. jurang pemotongan	≤ 0.1 mm
Ketepatan kedudukan X, Y dan Z axles	± 0.03 mm
Ketepatan kedudukan kedudukan berulang X, Y dan Z galas	± 0.01 mm
Ketebalan bahan pemotong (mengikut bahan)	0.2 - 25 mm
Pemandu model	Motor servo yang diimport
keperluan kuasa	380V, 50/60 Hz
Suhu bekerja	0-45 ℃
Masa kerja yang berterusan	24 jam
Berat mesin	Kira-kira 12000 Kgs
Tahap perlindungan jumlah bekalan kuasa	IP54

Imej Terperinci

	Nama:Badan mesin dan aksesori a.600 ℃ rawatan haba, penyejukan 24 jam dalam ketuhar, kimpalan perlindungan CO2 yang tepat, untuk memastikan penggunaan 20 tahun tanpa ubah bentuk. b.Synchronous X / Y / Z paksi: Z-paksi boleh menjalankan 150mm, sesuai untuk memotong pelbagai jenis lembaran logam. Kualiti c.Harga menjamin ketahanan dan penyelenggaraan yang lebih mudah.
Nama:AC servo motor & pemandu Motor servo yang diimport (paksi Y yang didorong oleh dua motor servo) bersama dengan pengurangan planet canggih memastikan pemacu yang stabil, tepat dan boleh dipercayai.
	Nama:Panduan Linear Ketepatan Sistem pemotongan maju, kuasa laser dan pergerakan servo saling saling satu sama lain, diimport gear ketepatan tinggi dan sistem pemacu rak, meja kerja berganda yang boleh ditukar, untuk memastikan kelajuan dan ketepatan pemprosesan yang lebih tinggi.
Nama:Memotong kepala Ketua pemotong tanpa sentuh mempunyai fungsi auto ketinggian pengesanan dan anti-perlanggaran, yang sangat meningkatkan kelajuan pemotongan, kelancaran dan ketepatan pemotongan di bawah kuasa output yang sama. Dengan kata lain, kecekapan pemotongan boleh ditingkatkan.
	Nama:Sumber laser kelajuan pantas, pemotongan berketepatan tinggi, dan kelebihan canggih

Nama:Badan mesin dan aksesori

a.600 ℃ rawatan haba, penyejukan 24 jam dalam ketuhar, kimpalan perlindungan CO2 yang tepat, untuk memastikan penggunaan 20 tahun tanpa ubah bentuk.
b.Synchronous X / Y / Z paksi: Z-paksi boleh menjalankan 150mm, sesuai untuk memotong pelbagai jenis lembaran logam.
Kualiti c.Harga menjamin ketahanan dan penyelenggaraan yang lebih mudah.

Nama:AC servo motor & pemandu

Motor servo yang diimport (paksi Y yang didorong oleh dua motor servo) bersama dengan pengurangan planet canggih memastikan pemacu yang stabil, tepat dan boleh dipercayai.

Nama:Panduan Linear Ketepatan

Sistem pemotongan maju, kuasa laser dan pergerakan servo saling saling satu sama lain, diimport gear ketepatan tinggi dan sistem pemacu rak, meja kerja berganda yang boleh ditukar, untuk memastikan kelajuan dan ketepatan pemprosesan yang lebih tinggi.

Nama:Memotong kepala

Ketua pemotong tanpa sentuh mempunyai fungsi auto ketinggian pengesanan dan anti-perlanggaran, yang sangat meningkatkan kelajuan pemotongan, kelancaran dan ketepatan pemotongan di bawah kuasa output yang sama. Dengan kata lain, kecekapan pemotongan boleh ditingkatkan.

Nama:Sumber laser

kelajuan pantas, pemotongan berketepatan tinggi, dan kelebihan canggih

Sampel Pemotongan

Latihan

Selepas menandatangani kontrak, syarikat anda boleh menguruskan ahli teknologi datang kilang kami untuk mempelajari pengetahuan asas peralatan dan keperluan operasi, masa latihan yang mencukupi kira-kira 1-3 hari, kandungan latihan adalah seperti berikut:
a) Latihan perisian lukisan biasa;
b) Melatih dan mematikan prosedur latihan;
c) Kepentingan panel kawalan dan parameter perisian, tetapan parameter parameter;
d) Pembersihan asas dan penyelenggaraan mesin;
e) Penyelesaian Masalah Perkakasan Biasa;
f) Perhatian operasi,

Waranti paip SS dan kepingan mesin pemotong laser

a). 1 Tahun untuk keseluruhan mesin (Kerosakan buatan manusia dirundingkan.).
b). Sumber sumber 2 tahun waranti
c) Penyelenggaraan dan bekalan alat ganti
d) Latihan bebas untuk kakitangan operasi. (jurutera boleh pergi ke luar negara dirundingkan.)
